電子工作に欠かせない工具のひとつが、はんだごてです。小さな部品を確実に接続するためには、適切な温度管理や持ち方、作業順序が重要になります。
初めて触れる方にとっては、「焦げ付かせてしまった」「部品が熱で壊れてしまった」といったトラブルがつきものですが、基本を押さえることで安全かつきれいに仕上げることができます。
さらに、作業環境の整え方や工具の手入れ方法を知っておくと、電子工作の精度や効率も格段に向上します。
今回は、初心者でも失敗しないはんだごての使い方と、作業を快適にする工夫をまとめました。
はんだごての種類と選び方
はんだごてにはさまざまな種類があります。
温度が一定に保てる温度調整機能付きタイプ、細かい作業に向くペン型タイプ、大きな電流が必要な高出力タイプなどがあり、用途に応じて選ぶことが大切です。
電子工作初心者には、細かい作業もしやすく、温度調整が可能なペン型タイプがおすすめです。
適切なワット数の選び方
小型の電子部品を扱う場合は20〜30W程度、中型部品や配線のはんだ付けには40W前後のものが扱いやすいです。
ワット数が高すぎると基板や部品が熱で痛むリスクがあります。逆に低すぎると作業効率が落ちるため、自分の作業範囲に合ったものを選ぶことが重要です。
はんだ付け前の準備と基本ルール
はんだごてを使う前に、作業環境を整えることがポイントです。換気が十分にできる場所で作業し、火傷や煙吸引を防ぐために保護具を着用します。
また、基板や部品の接点をきれいにしておくことも重要です。
安全面では、作業中に不用意に力を入れすぎないことも大切です。初心者は特に、作業時の「力の入れすぎ」で起こるミスとその防止法を確認しながら作業すると安心です。
基本の手順
- ・はんだごてを加熱し、先端を清潔に保つ
- ・部品のリード線や基板のパッドに少量のフラックスを塗布
- ・はんだごてで部品を加熱し、はんだを溶かして接合
- ・接合後はすぐに冷まし、余分なはんだは吸い取り線で取り除く
この手順を守るだけで、仕上がりが格段にきれいになります。
きれいに仕上げるためのコツ
はんだ付けを美しく仕上げるには、いくつかのポイントがあります。まず、はんだの量を適切にすることです。多すぎると部品間で短絡する危険があり、少なすぎると接触不良になります。次に、はんだごての温度管理も重要です。高温で長時間加熱すると部品が熱でダメージを受けるため、作業スピードに合わせて温度を調整しましょう。
作業中は集中力が途切れやすいため、作業中の「気の緩み」を防ぐためのルーティン術を取り入れるとミスを減らせます。
接合後の確認
はんだ付けが終わったら、接合部の光沢と形状を確認します。接合部は滑らかで円すい形になっているのが理想です。
冷却後に軽く触って接触が安定しているかをチェックしましょう。また、不要なはんだが基板に付着していないかも必ず確認します。
作業効率を上げるための環境づくり

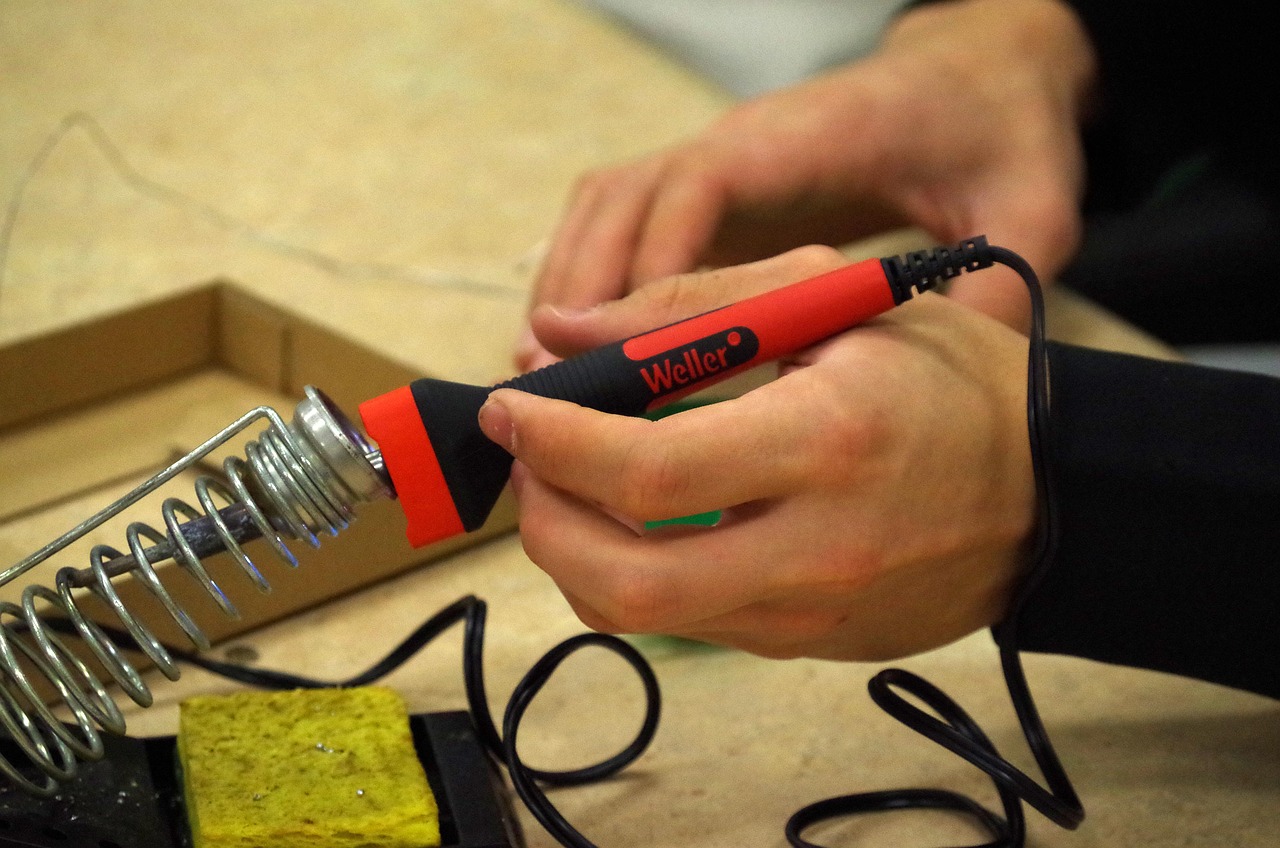

作業効率を上げるには、工具や材料の配置が大切です。はんだごてスタンドやスポンジ、吸煙器、部品トレーを手元に揃えるとスムーズに作業できます。
さらに、作業台の高さや照明の位置も調整し、体勢を安定させることで正確なはんだ付けが可能になります。
作業の安全性も忘れずに。初心者は、DIY初心者必見！作業中のうっかり事故を防ぐための安全習慣と日々の工夫を参考にして、事故を未然に防ぎましょう。
はんだごてのお手入れと保管
作業後は、はんだごての先端を清掃して酸化を防ぎます。専用のクリーナーやスポンジを使って残ったはんだや酸化膜を取り除くと、次回もスムーズに作業できます。
また、使用後は必ずコンセントから外し、安全な場所に保管してください。
トラブル回避のための工夫
電子工作では、小さなトラブルでも接続不良やショートの原因になります。フラックスを使うことではんだの流れが良くなり、接合が安定します。
また、作業中に部品を固定するジグやクリップを使うと、部品が動かずきれいに仕上がります。作業中は無理に力を入れず、落ち着いて手順を守ることが成功の秘訣です。
まとめ
はんだごてを使った電子工作は、正しい工具選び、温度管理、作業環境の整備、そして丁寧な手順が重要です。
今回紹介した基本の使い方やきれいに仕上げるコツ、環境づくりを実践すれば、初心者でも安全に精度の高い作業が可能になります。
作業中の注意点として、力の入れすぎや集中力の途切れを意識することも大切です。定期的なお手入れと正しい保管を行えば、はんだごては長く使えます。
安全で快適な作業習慣を身につけ、電子工作をもっと楽しみましょう。
